AI服務器應用擴展，高性能GPU提高了電力需求，備援電力由UPS轉往BBU（Battery Backup Unit）成為更高效的解決方案。BBU主要采用48V鋰電池架構，內建于機柜內，減少AC-DC轉換的能量損耗，確保其穩定運行。隨著AI服務器需求增長，備援電源將向±400V高壓發展，以提升供電效能。新架構包含Sidecar模式（獨立電源模塊設置于機柜側）及基礎設施級整合（高壓電源與機房基礎設施整合），以優化供電穩定性與效率。不僅滿足AI服務器日益增長的電力需求，更為未來 AI 技術發展奠定更加堅實的基礎。
▲伺服電源架構圖
BBU模塊可靠度測試標準
BBU由鋰電池模塊（Core Pack）與高效率DC-DC轉換器組成，鋰電池模塊承擔核心電力存放任務，并透過BMS（電池管理系統）實時監控電池狀態，且需符合UL 9540國際安全標準，為整體供電安全把關；然而在電力供應斷電時，BBU透過DC-DC轉換器可實時偵測系統直流母線（DC Bus）電壓狀態，并迅速切換至BBU模塊供電，以提供服務器電力可將存儲在動態隨機存取內存（DRAM）中的快取數據，快速寫入到備援的固態硬盤（SSD）避免關鍵數據遺失，以實現零風險備援。
針對BBU性能與可靠度需求，可依循Open Compute Project（OCP）標準，特別強調運行模式的實時轉換與長期穩定性。根據OCP規范要求，BBU電池組于充電時，需根據電池狀態（電芯電壓、有無觸發相關保護機制等）動態調整充電電流，確保優化充電行為。另外在放電條件則要求：
5.5kW 輸出時，放電時間 ≥ 90 秒 4kW 輸出時，放電時間 ≥ 240 秒

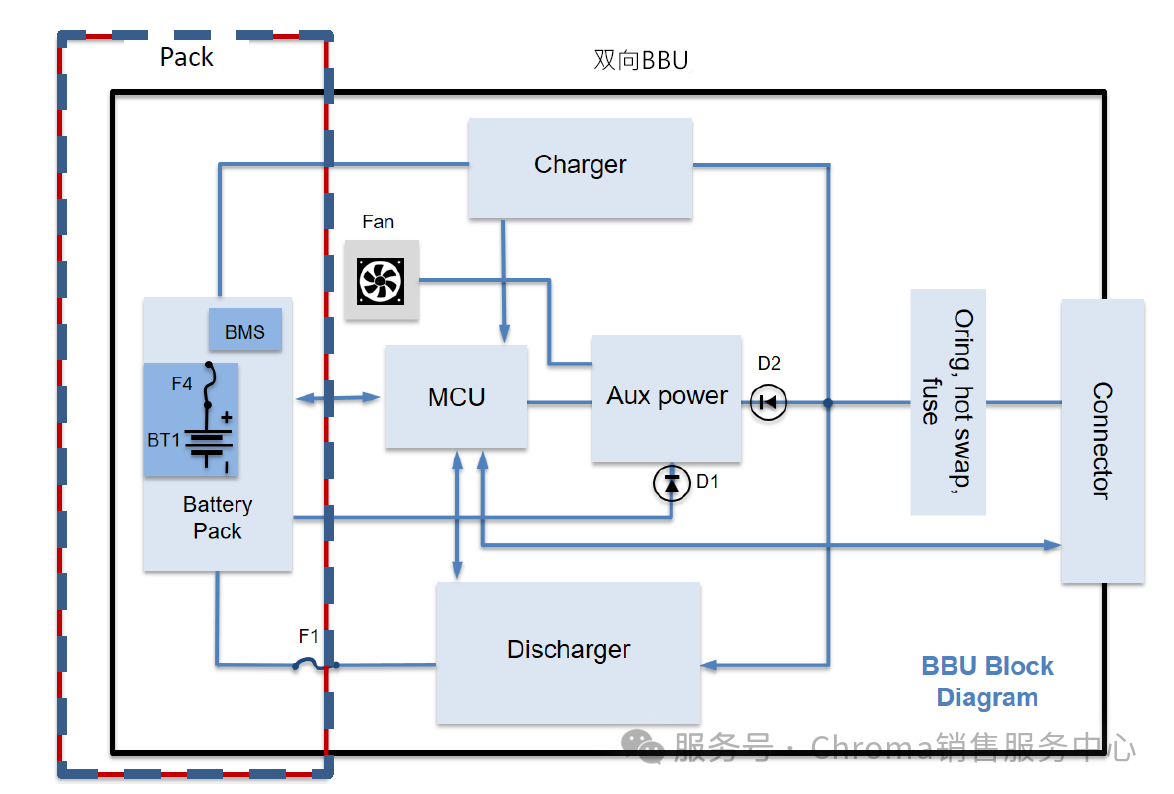

▲BBU模塊架構圖
能源回收式充放電測試系統 - BBU模塊核心電源驗證
Chroma能源回收充放電測試系統可針對不同規格，推出完整的能源回收充放電測試解決方案。
低壓48V系統BBU：Chroma 17020C，單通道10kW功率設計并具備雙檔位自動切換，靈活滿足多元應用需求。 高壓±400V系統BBU：Chroma 17050搭配62000D-HL雙向直流電源，滿足高壓高功率測試需求。
17020C/17050能源回收式充放電測試系統，不僅能針對BBU電池模塊進行容量測試、充放電效能驗證與長時間耐久性評估，更能透過高度擬真的應用場景模擬，確保測試結果的真實性與可靠性。于伺服系統中，電力來源主要由PSU將AC轉換為48V DC供應柜內設備，而BBU模塊則透過DC-DC轉換器與直流母線連接，隨時監測電壓狀態。一旦偵測到母線電壓下降至設定臨界值，即需于限定時間內介入放電，以確保系統不中斷。
在環境模擬應用中，憑借內建的恒壓模式（CV Mode），系統可精準重現服務器機柜內DC Bus電壓動態變化。用戶可透過通道設定：一通道維持 51V恒壓電流源，另一通道仿真48.5V恒壓負載端，完整再現機柜斷電時的運行模式。當 AC 端斷電導致直流母線電壓由51V下滑至48.5V臨界值時，系統將自動觸發 BBU介入，并全程監控其響應速度與放電效能。此一完整解決方案，能真實還原數據中心應用場景，協助使用者提前驗證BBU的效能與可靠性。

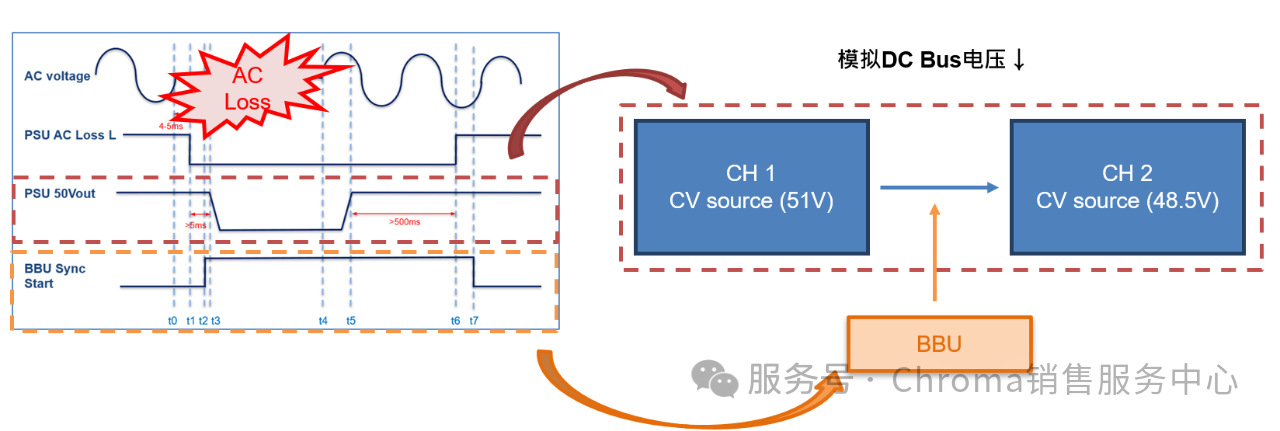

▲BBU電池模塊測試示意圖

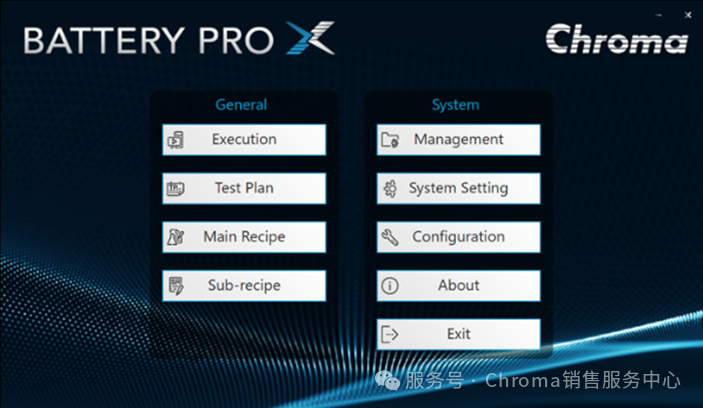

▲測試軟件Battery Pro X
