ETCR7700電氣綜合測試儀
功能全面丨準確度高丨性能穩定丨操作方便
ETCR7700電氣綜合測試儀專為現場電氣安全綜合測試而精心研發制造，儀表采用全新結構設計以及大規模集成模擬電路、數字電路和微機芯片組合設計而成，適用于各種電氣設備的絕緣和接地連接測試，對各種電氣設備漏電保護器進行維修保養、試驗及檢定，是電力電氣領域的專業電力檢驗工具。
01 產品特點
★ 模塊化多功能測試：
接地/絕緣/直流電阻測試、RCD漏電保護檢測、電氣插座檢測、電流有效值測試、交流電壓測試、相序測試等電力參數測試。
★ 大容量數據存儲：
測試記錄可在本儀器直接瀏覽分析。可自動存儲具有測試日期、測試計時的實時測試數據共1000組。
★ USB數據通信：
記錄數據可上傳電腦進行存儲數據統計分析。
二、硬件配置
★ 7寸觸摸彩屏：
測試數據同屏顯示，操作/查詢歷史記錄便捷。
★ 大容量電池：
支持長時間測試，可自定義定時關機。
★ 外殼防護設計：
堅固耐用，防護等級IP65（合上蓋子時）。
三、用戶交互優化
★ 可視化操作引導：
測試示意圖及接線標識用不同顏色區分方便用戶在不同功能下的不同使用習慣。
★內置接線指引：
內置各個功能模塊接線示意圖，方便用戶對照接線。

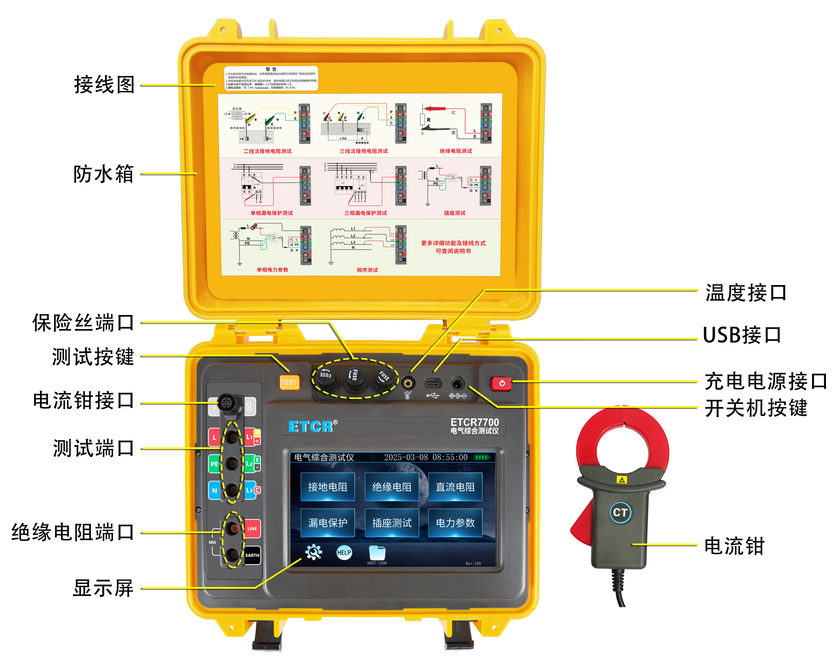

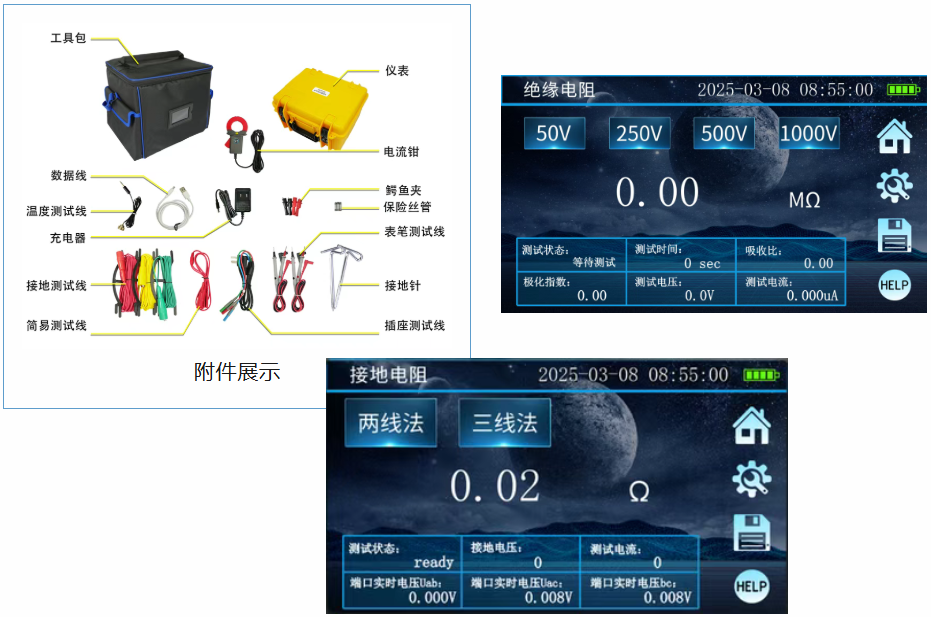

02 產品展示

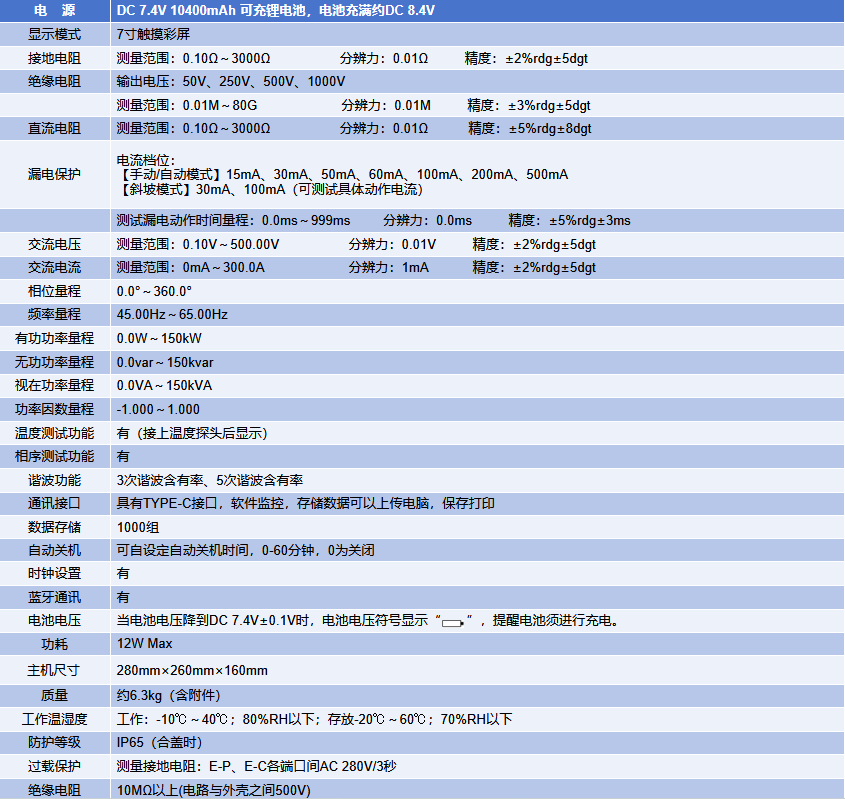

03 產品參數
04 產品應用
1、接地電阻測量
接地電阻測量界面

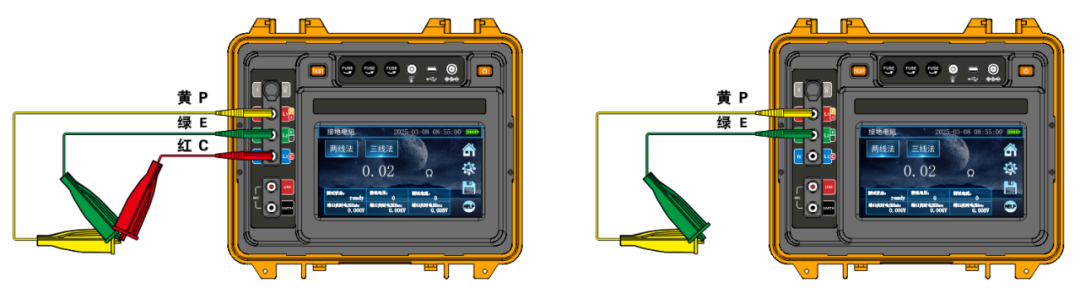

線阻校驗示意圖

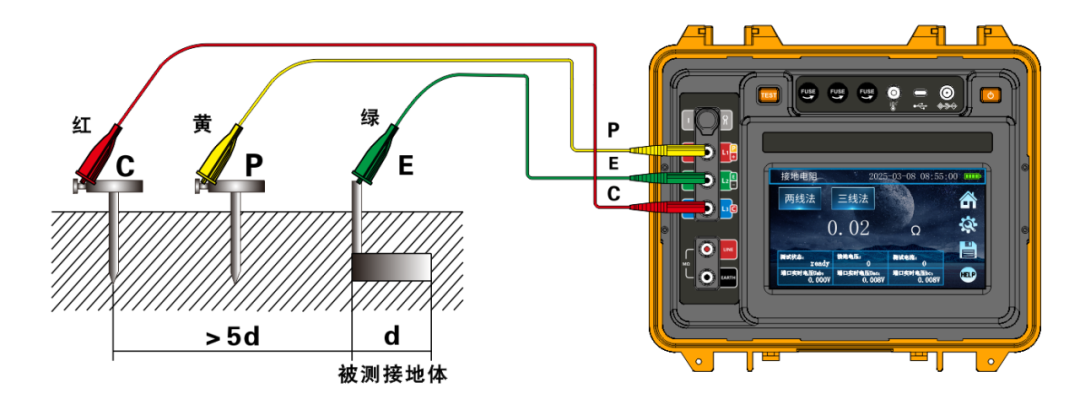

接地電阻三線法接線示意圖

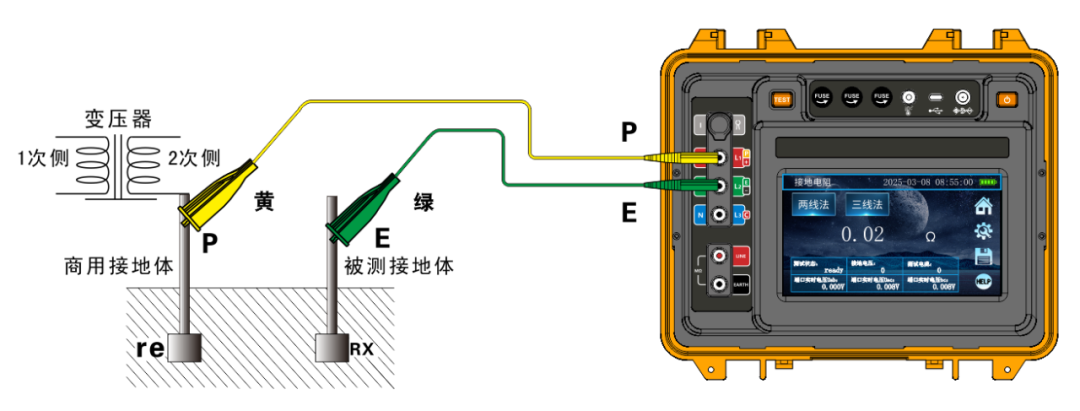

接地電阻二線法接線示意圖
2、絕緣電阻測量
絕緣電阻測量界面
絕緣電阻接線示意圖
3、直流電阻測量
直流電阻測量界面
直流電阻接線示意圖
4、漏電保護測量
漏電保護器測量界面
單相漏電測試接線示意圖
三相漏電測試接線示意圖
5、電氣插座檢測
插座測試界面

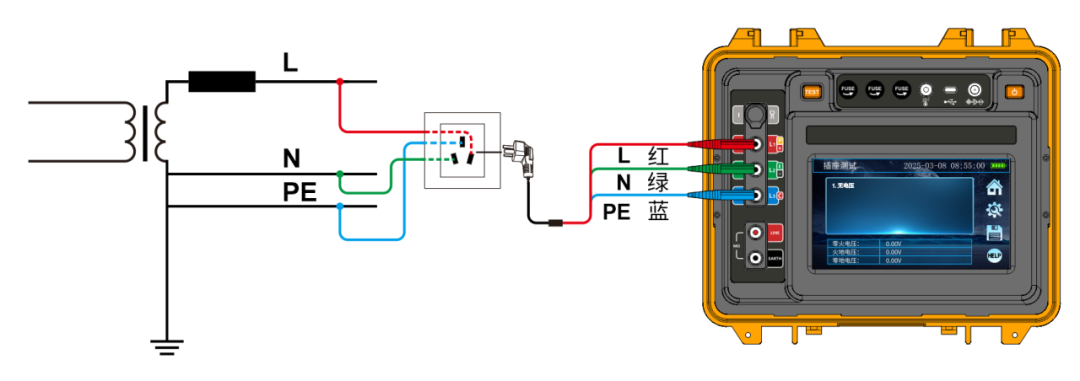

插座測試接線示意圖
6、電力參數測量
電力參數測量界面

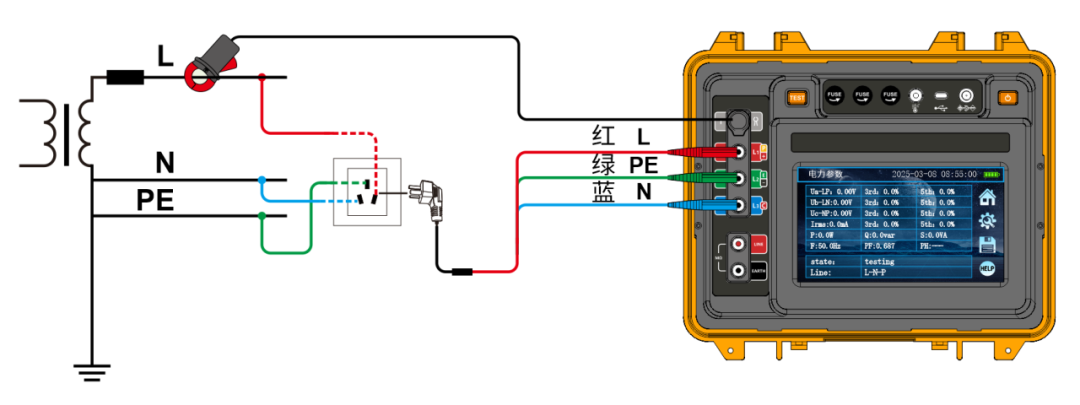

單相電力參數接線示意圖

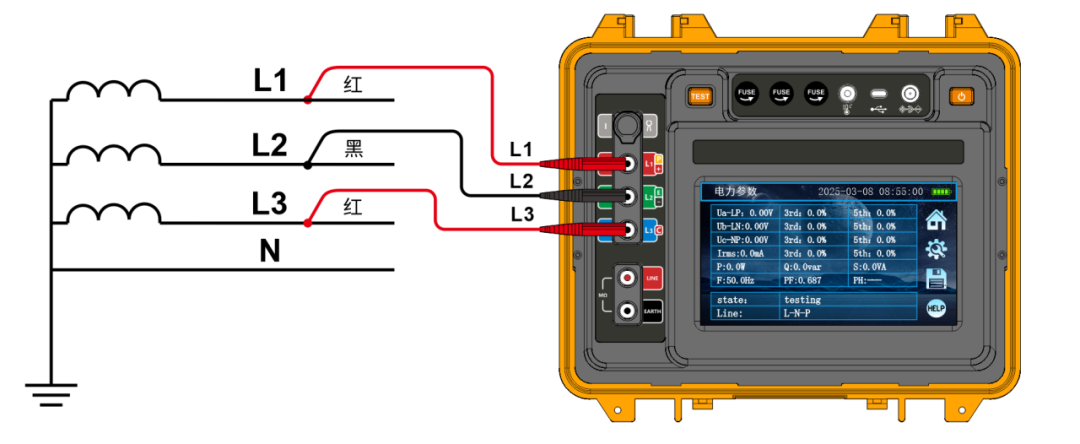

相序測試接線示意圖
END
